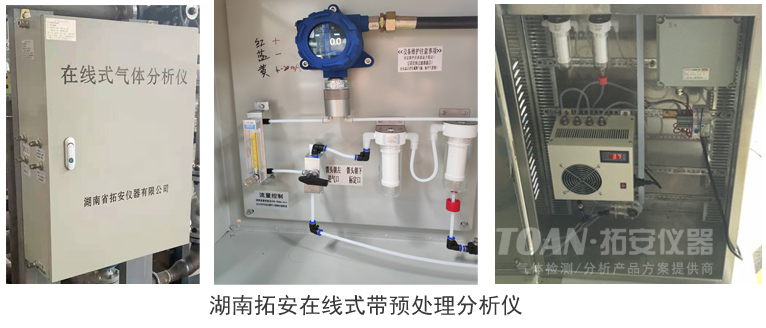

在線氣體預處理系統介紹：

      在線氣體分析儀作為精密分析儀器，對樣氣的要求十分苛刻。氣體分析預處理系統為了保證進入分析儀表的樣氣適合儀表的規定條件，保證分析儀表可以正常、可靠、穩定地運行。

       氣體分析預處理系統是根據所分析的現場工藝條件、操作參數、分析組分來確定，不同工藝不同配置。預處理系統的部件根據現場條件可采用耐腐蝕材料（316L/聚四氟），被測樣氣經過取樣、保溫、除油、除塵、冷凝除水、增壓或減壓、恒流、恒壓將干凈、干燥、恒定的樣氣送至氣體分析儀表。

一、取樣點位置的選擇
1、應選擇在能反映工藝流體性質和組成變化的靈敏點上，通常選擇在大于兩倍直徑直管段的1/2處。
2、應位于工藝壓差處，構成快速循環回路的位置。
3、應選擇樣品氣溫度、壓力、清潔度、干燥度和其他條件盡可能接近分析儀要求最適宜位置，以便樣品預處理部件的數量減至最少。

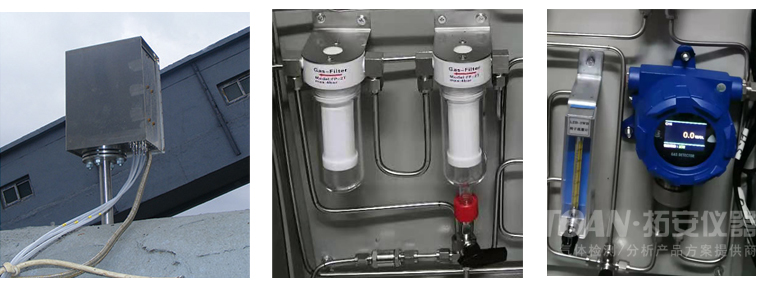

二、取樣探頭
1、直通式取樣探頭：適用于含塵量極微小或無粉塵的氣體中取樣，多用于石油化工行業。
2、過濾式取樣探頭：帶有過濾器的探頭，適用于含塵量較高的氣體取樣，探頭濾芯為燒結金屬或陶瓷。
3、減壓式取樣探頭：是將減壓閥和取樣管組合成一體，將樣品氣體先減壓再取出的探頭，這種取樣探頭多用于高壓樣氣的取樣，防止壓力過大損壞儀表。

三、樣氣的傳輸管路
1、管材的材質和管徑尺寸的選擇，一般采用316不銹鋼或PTFE（聚四氟乙烯）管路，管路外徑一般為6mm。
2、管接頭的選用，一般選擇不銹鋼雙卡套接頭以保證連接的密閉性，特殊環境選擇PTFE或塑膠接頭。

四、保溫和伴熱
1、電伴熱：通過纏繞在取樣管線上的電伴熱帶給樣氣伴熱。
2、蒸汽伴熱：通過取樣套管中的高溫蒸汽對樣氣進行伴熱。

五、氣路的切換
1、標定、測試的切換：通過多通球閥切換不同的樣氣管路，予以選擇不同測量的氣源。
2、多點測量：通過多通球閥切換到不同的取樣點，達到一臺儀表可測量多點樣氣。

六、樣氣的處理
1、流量調節：使用針閥、限流閥、單向閥和浮子流量計竺，使樣氣流量達到分析儀表的要求。
2、壓力調節：利用減壓閥、安全閥和背壓閥等，調節樣氣的壓力達到系統所需要的恒定壓力；負壓或微正壓時應加入真空泵。
3、溫度的調節：一般采用螺旋管或水冷方式，將高溫樣氣降至常溫。
4、除污、塵：通過過濾器將樣氣中的冷凝水和微小顆粒物過濾排出。
5、除水：利用制冷器將樣氣溫度降至露點，使樣氣中的氣態水液化并排出。
6、除油和易結晶物質：通過油洗過濾裝置，將樣氣中的油、萘、苯等物質稀釋達到濾出目的。

七、樣氣的排放
1、有毒氣體的排放：對人體有害的毒氣，可采用高位高空排放或返回取樣管道、回收裝置等。
2、可燃危險氣體的排放：使用排火炬，或阻火裝置高位排放。
