一、案例概況：

        在大型化工廠有組織排放的廢氣中含有多種會氣體成分，其中最主要的是TVOC，TVOC氣體檢測系統的作用是實時監控這些排放氣體中的TVOC濃度是否滿足國家標準。這個大型化工廠使用了湖南拓安揮發性有機物在線監測系統，這個系統采用PID光離子化原理，實現對固定污染源或大氣中TVOC總量進行全面準確監測。所監測TVOC包含芳香類：苯、甲苯、萘、硝基苯、氯苯等；飽和烴及不飽和烴：辛烷、乙烯、環已烷等；酮，醛，醚；胺類；鹵代烴類；硫代烴類，醇類；酯類；肼類等?？煽焖俜治鯰VOC總量，對TVOC超標排放及時預警。

二、湖南拓安揮發性有機物在線監測系統介紹：

        系統檢測TVOC氣體濃度流程：樣氣經導氣管抽取后，經過精細除塵過濾、恒壓、恒流量調節裝置后，到分析單元進行VOCs總量（即TVOC）分析。采用紫外（UV）光源將有機物打成可被檢測器檢測到的正負離子（即離子化）。檢測器測量離子化后的氣體電荷并將其轉化為電信號，電信號經放大處理后以VOCs氣體濃度值顯示。氣體離子在檢測器電極上被檢測后，很快與電子結合重新組成原來的氣體和蒸汽分子。PID是一種非破壞性檢測器，它不會“燃燒”或永久性改變待測氣體，如此一來，經過PID檢測的氣體仍可被收集做進一步的測定。

        系統針對于固定污染源排放監測、重點裝置泄漏報警、重點區域自動監測、園區立體監測組成的“點、面、區域”三位一體自動監測系統。實現對園區典型大氣風險物質監測信息的科學組織和有效管理，使管理人員能夠及時、快捷、便利地對各種監測信息進行可視化監控，并實現基礎信息的查詢、維護以及專題分析、專題制圖、信息服務、實時預警等多種功能，有效減少園區內企業的泄漏排放和安全事故風險。

        ● 實時監控子系統

        實時監控子系統對數據、狀態進行實時顯示、判斷分析處理，系統能夠按城市、站點名稱、采集時間、采集頻率、監測參數、數據來源等條件實現查詢。對異常數據、超標數據進行判別顯示、對于無效、異常數據可顯示其原因。

        ● 數據查詢子系統

        數據查詢子系統對歷史數據、原始數據進行查詢、查詢條件可以根據站點、參數進行靈活選擇、具備小時、日、周、月、季度、年等統計數據查詢、可統計最大值、最小值、平均值、樣本數、最大值發生時間、最小值發生時間。并可根據標準對超標數據進行判斷、可對數據進行人工審核、對于人工審核后的數據亦可進行修改。對于歷史異常狀態可進行查詢統計。

        ● 報表統計子系統

        報表統計子系統對審核數據進行各種統計報表輸出、根據環境監測的相關標準計算生成上報報表，按照用戶指定的格式生成報表文件?？梢詫Ω鞅O(jiān)測項目監測數據自動計算、生成全省空氣質量實時報、日報、優良天數、優良比例以及污染天數報表（日報、周報、月報、季報、年報）。生成的報表存入數據庫，同時可對各項監測指標生成餅圖、柱狀圖、污染濃度分布圖（GIS圖），能判斷首要污染物、污染指數和各指標的超標情況，能根據用戶要求進行數據處理，可以進行不同時段的數據對比等，并生成相應的文字描述。

        ● 預警發布子系統

        預警發布子系統是指根據在線監測數據，對江邊工業區特征氣體情況實時向社會公眾發布，確保公眾實時了解所在區域的空氣質量狀況，來安排出行及采取防護等決策。

        ● 遠程維護控制子系統

        遠程維護控制子系統是對監測站和監測站儀器進行遠程控制和管理的平臺，具體包括：子站維護管理、儀器維護管理、儀器校準管理等。環境空氣質量運行維護管理子系統應包括：項目信息管理、任務管理、資料管理、系統管理等功能。

        ● 監察分析系統

        采用GIS地圖顯示方式，所有工況（廢氣）站點和VOC有組織排放監測站點都需要在地圖上面顯示，工況顯示三角形圖標，站點顯示圓形圖標；報警站點紅色圖標顯示，正常綠色圖標顯示；以站點為中心，計算一定范圍內的工況點的數據，該范圍可配置，默認范圍3-4公里，然后生成分析報告。

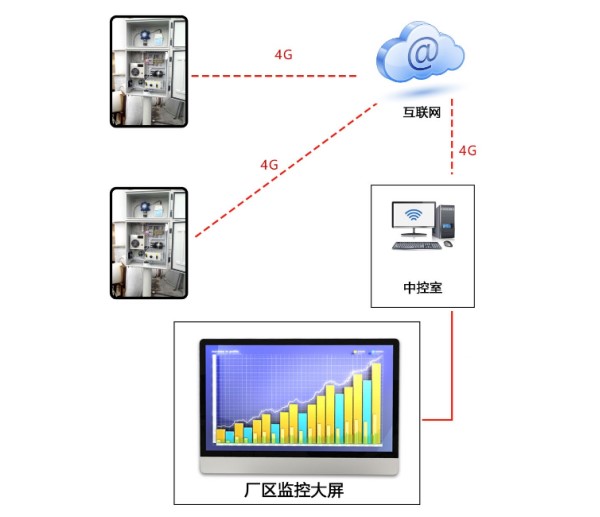

三、系統示意圖：
